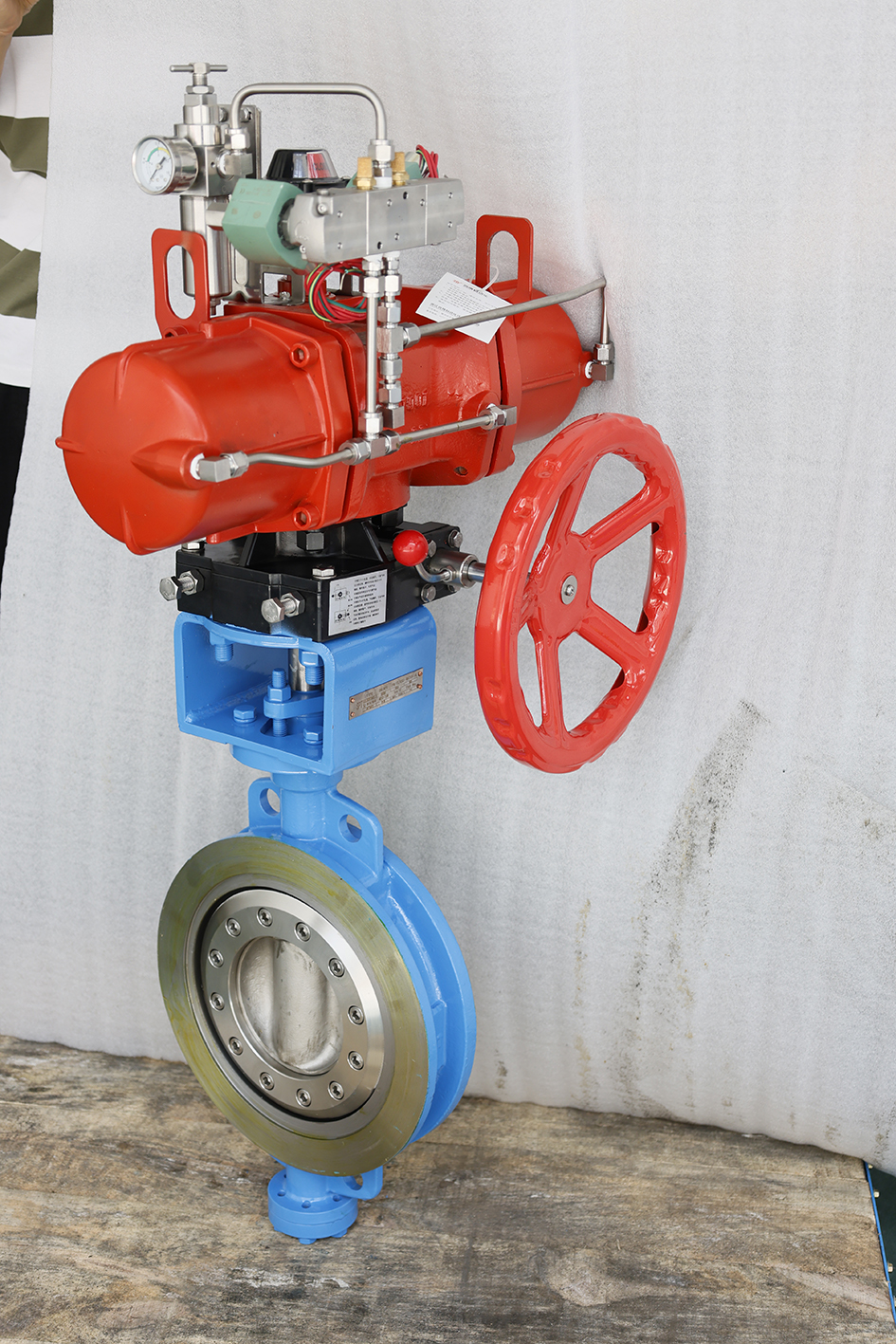

气动蝶阀

公称压力：PN1.0～6.4Mpa/150lb-300lb
公称通径：DN50～2500mm
适用介质：水、蒸汽
适用温度：-60～425℃
连接方式：法兰、对夹、对焊
传动方式：手动，电动、气动、液动或电、气、液联动；
1.技术规范
（1）设计、制造按GB/T12238、API609和ASME B16.34的规定；
（2）法兰按HG/T20592、ANSI B16.5和MSS-SP-44CL的规定；
（3）结构长度AP1609及ASME B16.10的规定；
（4）产品的出厂检验及试验按GB/T13927和AP1598的规定；
2.主体材质
碳钢、不锈钢、合金钢等
3.主要特点
（1）三偏心结构，碟板与阀座瞬间接触或脱离，真正实现零磨损、零泄露；
（2）由于密封圈被完全镶嵌于碟板内，维护时不用将整个阀门拆下，更换方便,大大降低了维护成本；
（3） 密封圈采用软硬叠式不锈钢片和柔性石墨板（石墨橡胶板、石棉橡胶板等）的密封面，使其具有金属硬密封和弹性密封的双重优点，无论在低温和高温工况下均有优良的密封性能。
（4） 阀座密封锥面采用堆焊硬质合金,使得密封面耐磨损,使用寿命长,可连续启闭10000次以上而无损伤。
（5） 通过选用合适材料使得阀门具有耐低（高）温,耐腐蚀的性能。
（6） 由于全部采用耐火材料,具有可靠的耐火性；
（7）三偏心结构使阀具有自锁功能，碟板关到密封位置时立即实现自锁，不会发生碟板关过位的故障；
（8） 阀门操作轻松自如，输出端转矩低,蝶板流线形设计，压力损失系数低，可谓是节能产品；
（9） 密封阀座可调节，有利于装配与维修；即可关闭截断介质,也可以任意调节介质流量。
（10）阀门与管道的连接方式有法兰对夹连接，即可手动，也可电动、气动、液动或电、气、夜联动；
